TRABAJOS Y EQUIPOS QUE ARMARÁ DURANTE SU ESTUDIO
ESTOS SON LOS TRABAJOS PRÁCTICOS QUE REALIZARÁ DURANTE EL
ESTUDIO DE TÉCNICO EN ELECTRÓNICA, QUE CORRESPONDEN AL MÓDULO 1. A ESTAS IMÁGENES, DEBEN AGREGARSE 59 TRABAJOS QUE SE
EFECTÚAN EN PLAQUETA DE ENSAYOS (PROTOBOARD), SE INCLUYE LA MUESTRA DE UN
TRABAJO SOBRE ELLA EN ESTA LISTA.
PARA FACILITARLE LA ADQUISICIÓN DE LOS
COMPONENTES, LE ENVIAMOS UNA LISTA DE COMERCIOS DE VENTA DE COMPONENTES
ELECTRÓNICOS QUE OPERAN EN LA CIUDAD DE BUENOS AIRES, ALGUNOS DE ELLOS
CONOCIDOS Y AMIGOS NUESTROS, PERO RECOMENDAMOS VISITAR OTROS QUE SE VEN EN
INTERNET, INCLUSO EN MERCADO LIBRE Y COMPARAR EL PRECIO FINAL CON LOS QUE
TENGA CERCA DE SU DOMICILIO. HAY MUCHAS SORPRESAS CON LOS PRECIOS…
|

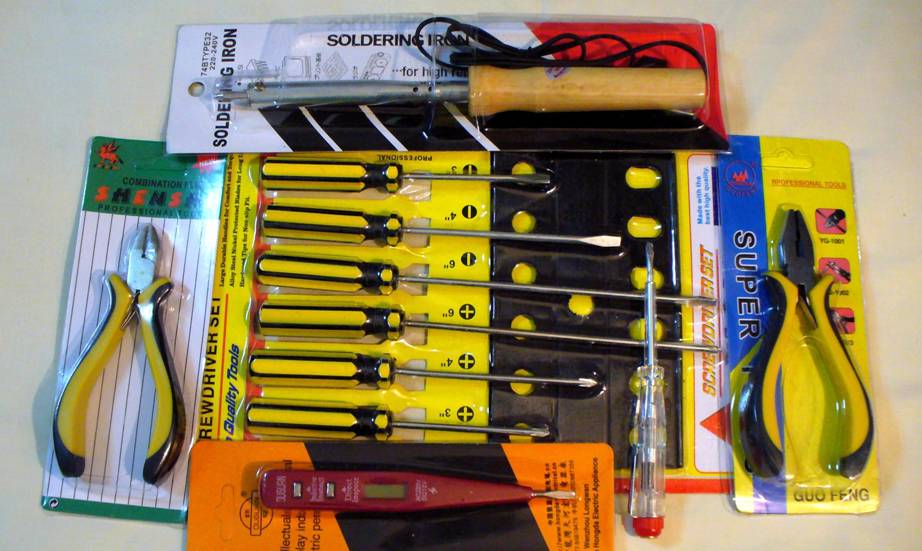

JUEGO DE HERRAMIENTAS – En la actualidad podrá
adquirirlo a través de Internet en alguno de los comercios que le indicamos
en lista aparte o en alguno cercano a su domicilio. Consulte precios porque
hay muchas sorpresas…
|
|
TESTER DIGITAL
|
|

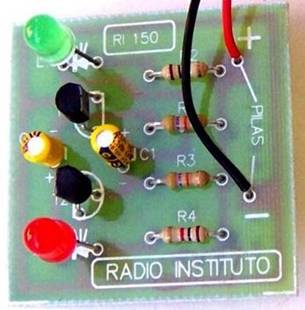

SECUENCIADOR
|
|
LADO COMPONENTES
|
LADO SOLDADURAS
|
|
Se
trata de un secuenciador a diodos led. Luego le agregaremos dos etapas para que además funcione
con dos líneas de lámparas de 220 V. De usos múltiples, por ejemplo,
iluminación muy llamativa de una vidriera.
|
|
|
|

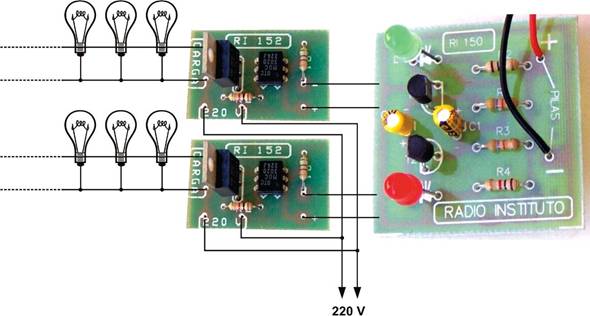

En
este trabajo se agregan las placas RI 152 para conseguir las dos líneas de
220 V y hacer encender las lámparas en secuencia, al igual que los led. Los circuitos integrados MOC 3020 aíslan la línea
de 220 V de la placa RI 150. Las
placas RI 152 las construye el alumno aplicando los conocimientos
adquiridos en la lección "Construcción de circuitos impresos"
|
|
LADO COMPONENTES
LADO SOLDADURAS
|

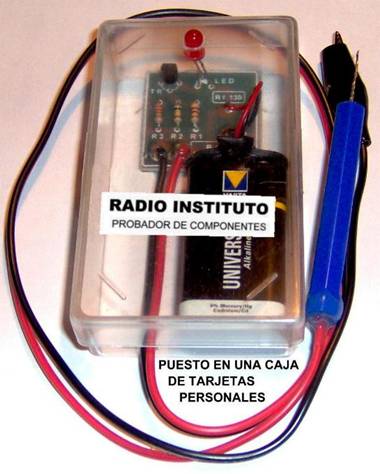

RI 130 - PROBADOR DE COMPONENTES
|
|
Este
instrumento prueba el estado de prácticamente cualquier componente
electrónico, por ejemplo, capacitores,
resistores, lámparas, aislación de
transformadores, transistores etc. etc. En la lección que se arma, se dan
todas las instrucciones para usarlo.
|
|

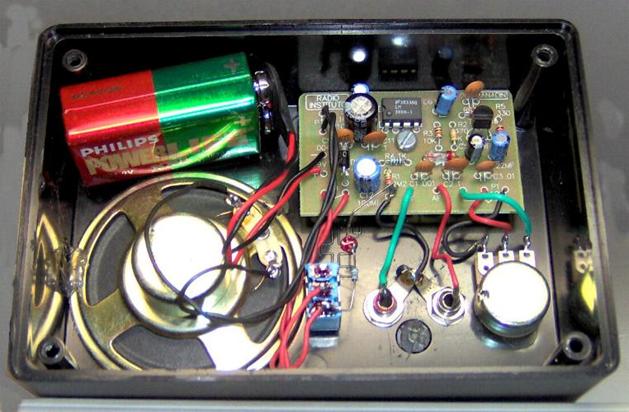

OSCILADOR DE AUDIO SENOIDAL
|
|
LADO COMPONENTES
|
LADO SOLDADURAS
|
|
Es
un oscilador de audiofrecuencia que trabaja en frecuencias audibles y de
forma de onda senoidal o sinusoidal (es
lo mismo). Puede usarse como inyector de señales de este tipo y tiene
suficiente potencia para alimentar un parlante directamente y comprobar su
estado.
|
|

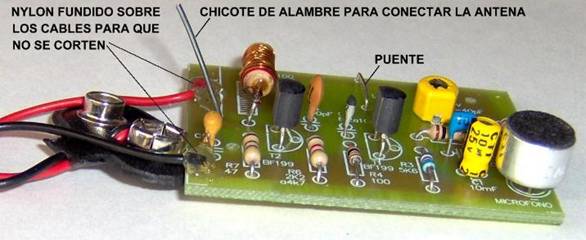

TRANSMISOR DE F.M.
|
|
LADO COMPONENTES
|
LADO SOLDADURAS
|
|
Este
trabajo corresponde a un transmisor de frecuencia modulada (F.M.) que funciona en la banda comercial de 88 a 108 Mhz.
|
|
|
|
|

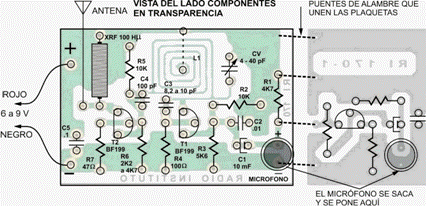

En
este trabajo el alumno construye una placa de circuito impreso del mismo
modo que lo hizo con la RI 152, también
se califica, se devuelve con los materiales y luego la arma, para darle
mayor sensibilidad al transmisor que ya había hecho anteriormente.
|
|

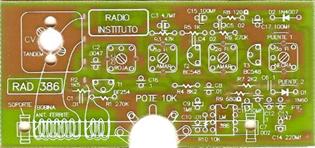

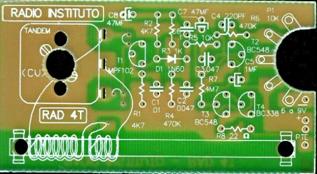

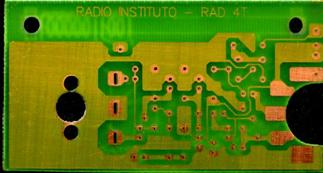

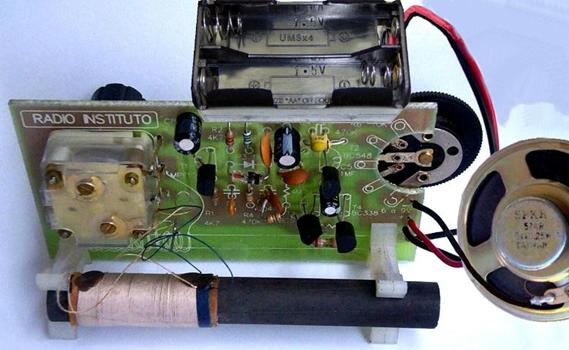

RECEPTOR DE 4 TRANSISTORES
|
|
LADO COMPONENTES
|
LADO
SOLDADURAS
|
|
En esta lección
construye un receptor de 4 transistores. Es sencillo, pero funciona muy
bien.
|
|

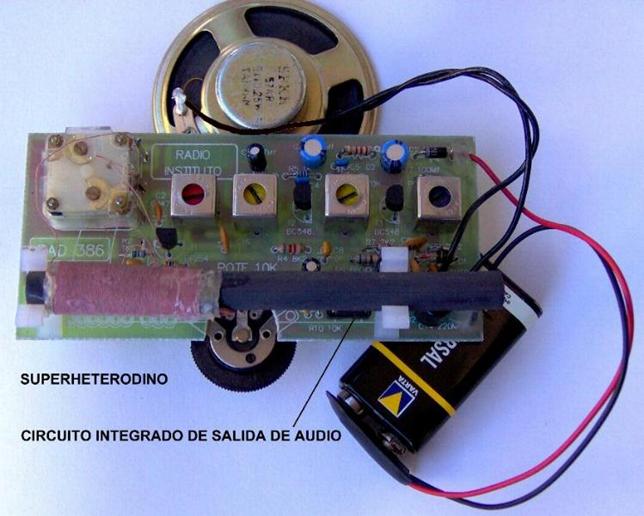

RECEPTOR SUPERHETERODINO - SALIDA DE AUDIO CON
CIRCUITO INTEGRADO
|
|
LADO COMPONENTES
|
LADO
SOLDADURAS
|
|
Este
receptor posee excelentes características, toda la etapa de salida de audio
la compone un circuito integrado especialmente diseñado para el uso con
pilas por su bajo consumo propio. Si se quisiera reemplazar este integrado
por transistores comunes, harían falta 10, además de muchos componentes que
habría que asociar. Funciona con 6 V ó 9 V (es preferible 6 V).
|
|

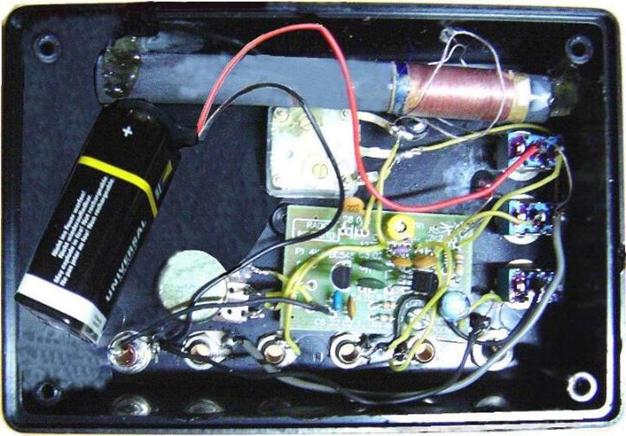

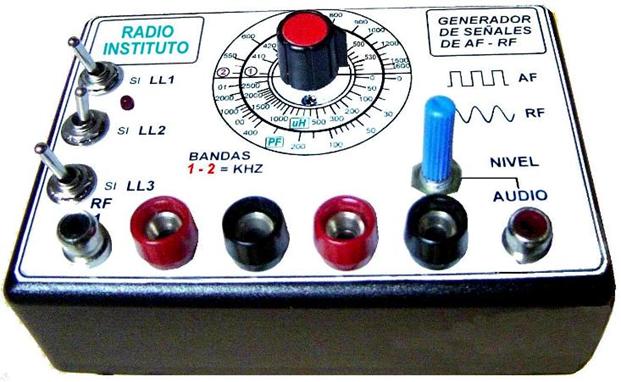

GENERADOR DE SEÑALES DE AUDIOFRECUENCIA Y
RADIOFRECUENCIA
MIDE INDUCTANCIAS, CAPACITANCIAS, CALIBRA RECEPTORES
|
|
|
|
Es
un instrumento muy importante y de notables características. Además de
generar señales de audio y de radiofrecuencia, mide el valor de inductancia
de bobinas y de capacitancia en capacitores, dentro de ciertos límites en ambos casos.
Puede calibrar receptores sin estar conectado con ellos ya que las
frecuencias de RF que genera son emitidas y captadas por el receptor bajo
ajuste. No genera frecuencias armónicas, por lo tanto la señal de ajuste
que se escuche en el receptor es la fundamental, por lo que no hay error de
ajuste. Puede calibrar bobinas de F.I. (por
ejemplo de 465 Khz) sueltas, es decir fuera
del receptor.
|
|

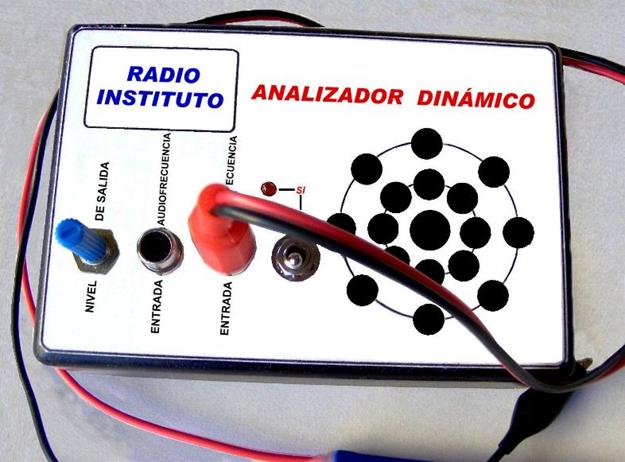

ANALIZADOR DINÁMICO - (ANADIN)
|
|
|
|
Sigue
siendo el instrumento más importante en la reparación de receptores y equipos
de audio. Permite encontrar rápidamente la falla con el equipo en marcha
(prueba dinámica). Funciona "robando" una ínfima porción de señal
de las distintas etapas del equipo en reparación, sean de R.F. o de A.F. hasta
encontrar la que está fallando. Ejemplo: si hay señal en la entrada de una
etapa y no hay señal en la salida de la misma, quiere decir, obviamente,
que aquí está el problema. Solo nos resta medir unos pocos componentes
asociados con esta etapa hasta encontrar el, o los, defectuosos.
|
|

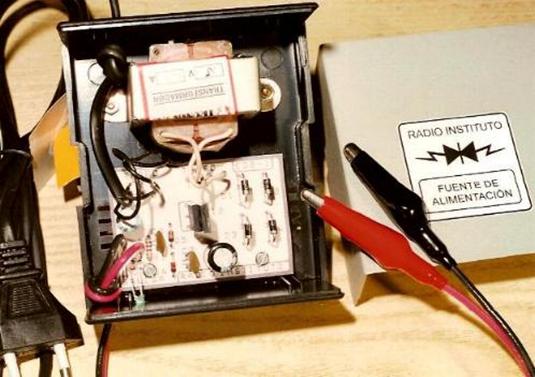

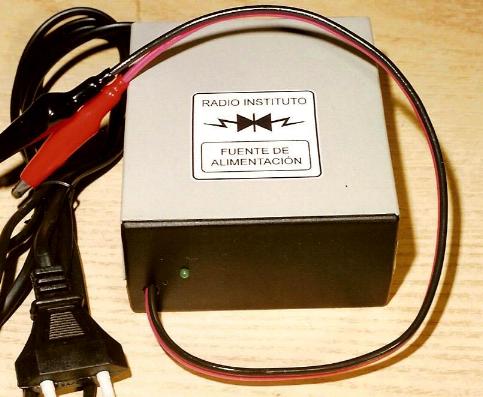

FUENTE DE ALIMENTACIÓN - CARGA BATERÍAS DE 12 V
|
|
|
|
Esta
fuente de alimentación se arma en la lección Nº 1 del curso de
Electrónica Digital 2ª parte y la empleará para alimentar los trabajos que
realice durante el estudio de este curso. Está preparada para funcionar
como cargador de baterías. Puede quedar permanentemente conectada ya que
luego de cargarla, la mantiene a flote con 13,4 V.
|
|

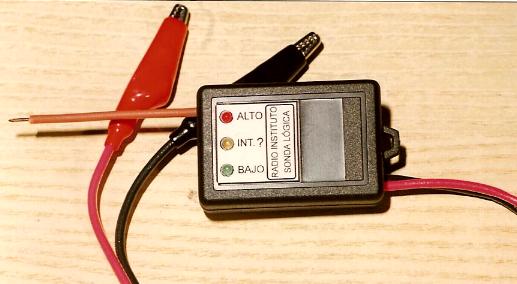

SONDA LÓGICA DE MEDICIÓN EN CIRCUITOS DIGITALES
|
|
 ---
LADO
COMPONENTES LADO
SOLDADURAS
|
|
Este
es un instrumento de medición en circuitos digitales. En este tipo de
circuitos solo son permitidos dos estados posibles: Alto (positivo total) o
Bajo (negativo general). Un estado intermedio en una salida indica que ese
integrado no funciona.
|
|

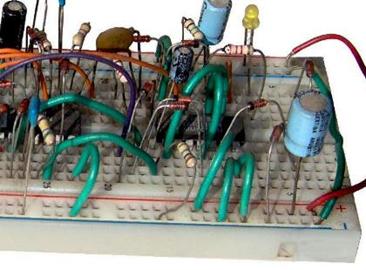

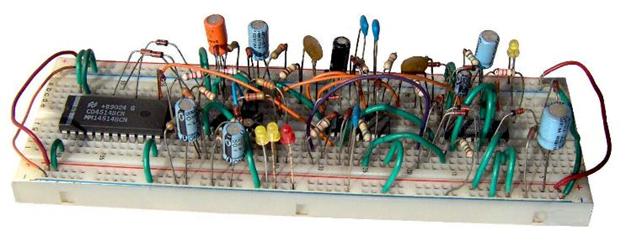

PLAQUETA DE ENSAYOS – PROTOBOARD
|
|
 -
VISTA EN DETALLE

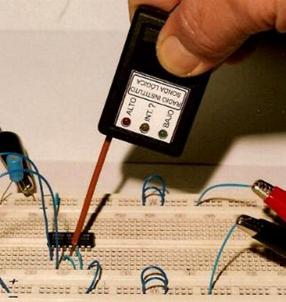

----------------------------------------------------------- MEDICIÓN CON LA
SONDA
|
|
En
esta plaqueta de ensayos armará y comprobará el funcionamiento de 59
circuitos. En ocasiones
armará hasta 3 circuitos distintos (irá agregando uno al otro) que luego
tienen acción entre sí, por ejemplo un Flip Flop vaivén que activa y desactiva un
oscilador astable al que a su vez, está
acoplado un divisor de frecuencia. En la foto de arriba hay tres circuitos;
se estudia la multiplexación de 4 datos
(cuatro entradas) y la demultiplexación en
el integrado CD4514 para obtener 16 salidas. También armará una sirena de
tres tonos, un interruptor crepuscular etc. etc.
|
|

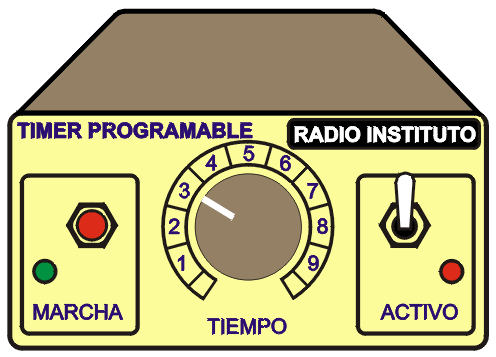

TIMER (TEMPORIZADOR) PROGRAMABLE
|
|

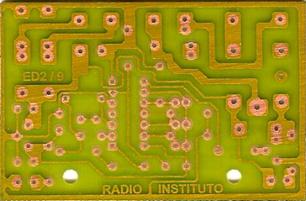

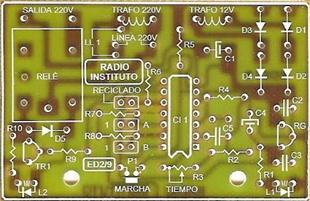

LADO COMPONENTES
|
LADO SOLDADURAS
|
|
El Timer o temporizador que exponemos y que armará en
la lección 10 de ED 2ª Parte, tiene excelentes cualidades que lo distinguen.
Dispone de 4 programas de temporización, seleccionables mediante 2 jumpers.
Cada programa puede regularse entre el tiempo mínimo y máximo. Puede usarse
en modo de ciclo simple, o modo reciclado, también seleccionable
mediante jumper. Los tiempos que pueden
obtenerse van desde 14 segundos hasta 11 horas.
|
|
 -
DETECTOR SÓNICO DE ROTURA DE CRISTALES
|
|

LADO
COMPONENTES LADO
SOLDADURAS PLAQUETA
ARMADA
|
|
Este
detector de rotura de cristales se utiliza con la alarma automotor que se
arma en la lección siguiente, pero como es un equipo autónomo, puede tener
otros usos, por ejemplo, proteger una vidriera comercial en combinación con
otro tipo de alarma.
|
|

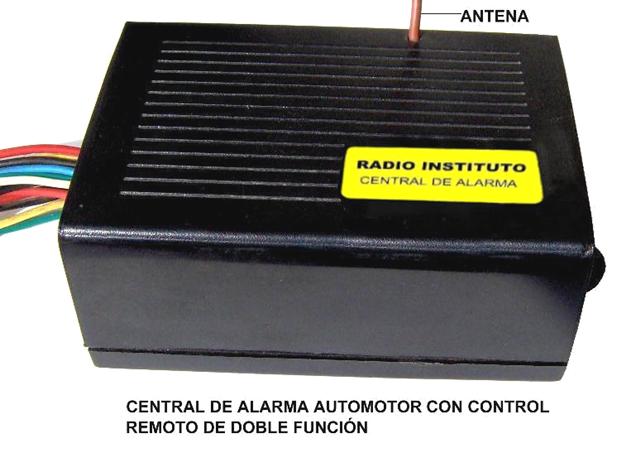

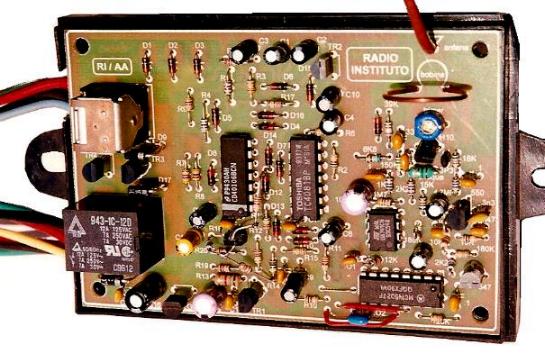

CENTRAL DE ALARMA TERMINADA
|
|
VISTA DE COMPONENTES MONTADOS Y BASE DEL
GABINETE

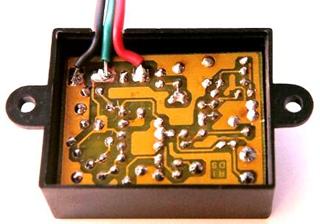

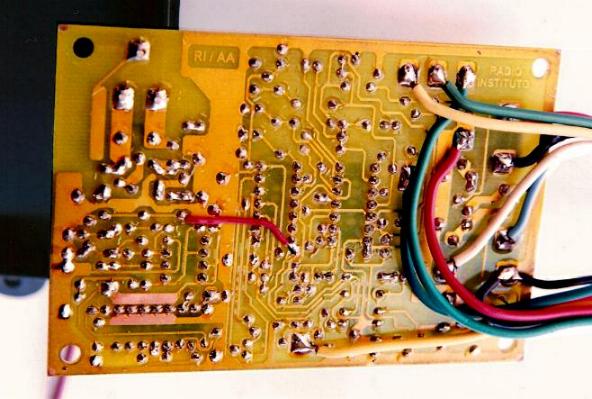

VISTA DEL LADO SOLDADURAS

TRANSMISOR
TERMINADO VISTA
MONTADO EN EL GABINETE
|
|
Con
este trabajo culminamos el estudio. Se realiza en la lección 15 de ED 2ª
parte. Se trata de una alarma automotor de las mejores características que
existen. El trabajo anterior (detector de rotura de cristales) se acopla
con esta central por medio de una ficha de tres terminales que posee. El
transmisor tiene dos pulsadores: uno activa y desactiva la central, el otro
hace sonar las bocinas ó sirena (si instala una) mientras se lo tenga
apretado, por lo que resulta útil para encontrar el vehículo en una playa
de estacionamiento, para quienes somos olvidadizos...
|
|

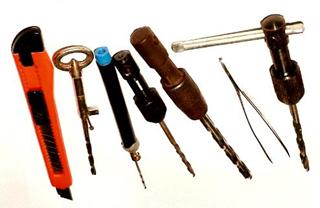

TAMBIÉN LE
ENSEÑAREMOS COMO CONFECCIONAR ALGUNAS HERRAMIENTAS Y OTRAS QUE DEBE
COMPRAR, PERO QUE SON ECONÓMICAS.
|
|

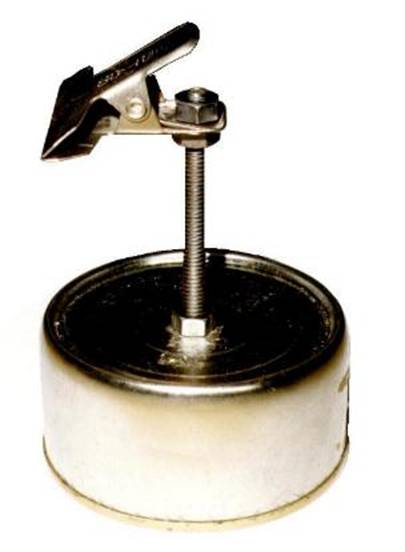

ESTE
SOPORTE DE PLAQUETAS ES NECESARIO PARA ARMAR LOS CIRCUITOS IMPRESOS. EN LA LECCIÓN CORRESPONDIENTE LE INDICAREMOS
COMO HACERLO. LE ASEGURAMOS QUE ES MEJOR Y MÁS EFECTIVO QUE CUALQUIERA DE
LOS COMERCIALES QUE SE VENDEN EN PLAZA.
|
LIMAS VARIAS – PEQUEÑAS
BROCAS ACONDICIONADAS PARA PERFORACIONES A MANO.
|
ESTOS SON LOS TRABAJOS PRÁCTICOS QUE SE ARMAN DURANTE SU
ESTUDIO. LO IDEAL SERÍA CONFECCIONARLOS TODOS EN EL TIEMPO QUE LE
DEMANDE LA CARRERA, PERO SOMOS CONSCIENTES DE LAS DIFICULTADES QUE
ENFRENTARÁ… ENTRE ELLAS TAMBIÉN LA ECONÓMICA, POR LO QUE LO ÚNICO QUE
EXIGIREMOS PARA ENTREGARLE EL DIPLOMA DE FIN DE CURSO ES LA PRESENTACIÓN DE
LAS FOTOGRAFIAS DEL LADO COMPONENTES Y DEL LADO SOLDADURAS DE AL
MENOS UNO DE ELLOS… EL QUE USTED DISPONGA,,, MÁS
ADELANTE, SIN APURO Y SI LO DESEA, PUEDE ENVIAR LAS DEMÁS FOTOS A MEDIDA QUE
LOS VA CONSTRUYENDO Y LAS AGREGAREMOS A SU LEGAJO.
